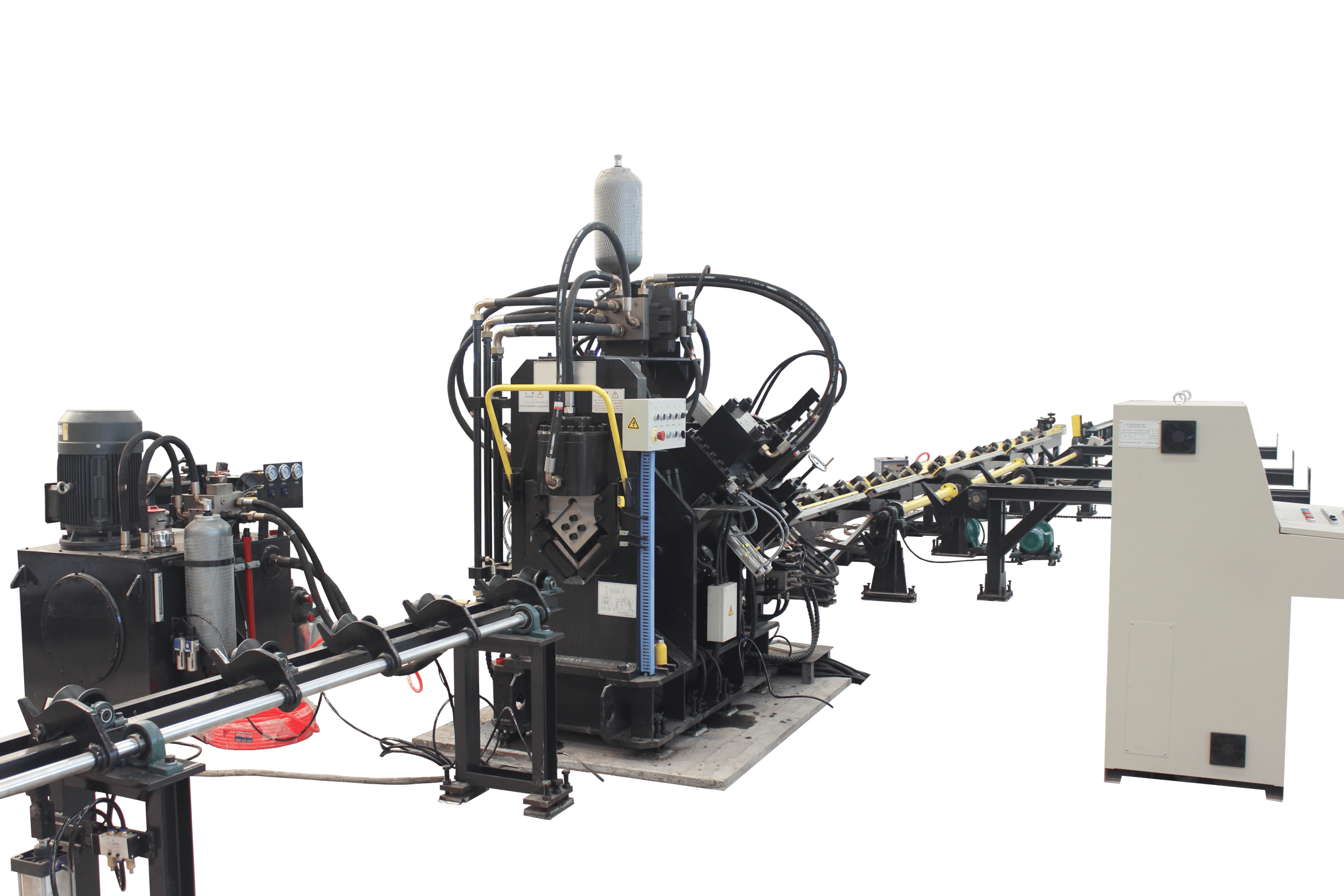

Высокоскоростной станок с ЧПУ для пробивки, маркировки и рубки угловой стали TBL2020/TAPM2020/TAPM2020A/TAPM2020C
Данный станок представляет собой специальную автоматическую производственную линию, используемую для маркировки, пробивки и рубки угловой стали, в основном в отраслях производства решетчатых опор ЛЭП, производства иных изделий из угловой стали, где требуется высокая производительность обработки.
Особенности:
- Запатентованное усовершенствованное устройство поддержки уголка повышает точность обработки уголка.
- Три набора пуансонов с каждой стороны позволяют за один раз обработать все отверстия.
- TBL2020, TAPM2020 с двумя режущими лезвиями, для высоких углов растяжения.
- TAPM2020A, TAPM2020C с одним режущем лезвием для экономия сырья.
- Обработка с помощью ЧПУ, легко управлять, возможность осуществлять производство автоматически, высокая точность, множество разновидностей, массовое производство.
- Маркировочный блок имеет закрытую жёсткую раму. На маркировочном блоке установлены четыре группы программируемых полей выбора.
- Имеет функцию без рубки, что позволяет обрабатывать уголок фиксированной длины.
- Вся маркировка, штамповка и резка выполняются в автоматическом режиме, все готовые заготовки могут быть разгружены с помощью пневматического оборотного устройства, чтобы снизить рабочую нагрузку.
- Простое программирование, использование программного обеспечения для программирования инструкций и раскладки. Станок может читать файлы NC1, созданные программным обеспечением TEKLA.
Технические характеристики:
| Модель | TBL2020 | TAPM2020 | TAPM2020A | TAPM2020C |
| Размер угловой стали (мм) | 63x63x4 ~ 200x200x20 | 63x63x4 ~ 200x200x20 | 63 x63 x4 ~ 200x200x20 | 63x63x4 ~ 200x200x20 |
| Максимальный диаметр отверстия (диам.x толщина) (мм) | Ф26 x20(Q235) | Ф26 x20(Q420) | Ф26 x20(Q420) | ®26x20(Q420) |
| #8-#16 (канал) | ||||
| Пробивное усилие (кН) | 1000 | 1200 | 1200 | 1200 |
| Маркировочное усилие (кН) | 800 | 1030 | 1030 | 1030 |
| Сила сдвига (кН) | 1400 | 2100 | 4300 | 4300 |
| Максимальная длина заготовки (м) | 14 | 14 | 14 | 14 |
| Максимальная длина обработанной заготовки (м) | 12 | 12 | 12 | 12 |
| Количество пуансонов на каждой стороне (штук) | 3 | 3 | 3 | 3 |
| Кол-во групп символов | 4 | 4 | 4 | 4 |
| Кол-во символов в каждой группе | 12 | 15 | 15 | 15 |
| Размер символа (мм) | 14x10x19 | |||
| Оси с ЧПУ | 3 | |||
| Вид рубки | Двойное лезвие | Двойное лезвие | Одиночное лезвие | Одиночное лезвие |
| Максимальная скорость подачи (м/мин) | 60 | 60 | 60 | 60 |
| Вид программирования | Программное обеспечение для раскладки или программирования инструкций | |||
| Габариты | около 32x7x3 м | около 32x7x3 м | около 32x7x3 м | около 32x7x3 м |
| Вес нетто станка | около 16 500 кг | около 17 000 кг | около 17 500 кг | около 17 500 кг |
