Дисковые пилы VI-MENS AUTOCUT

Производитель:

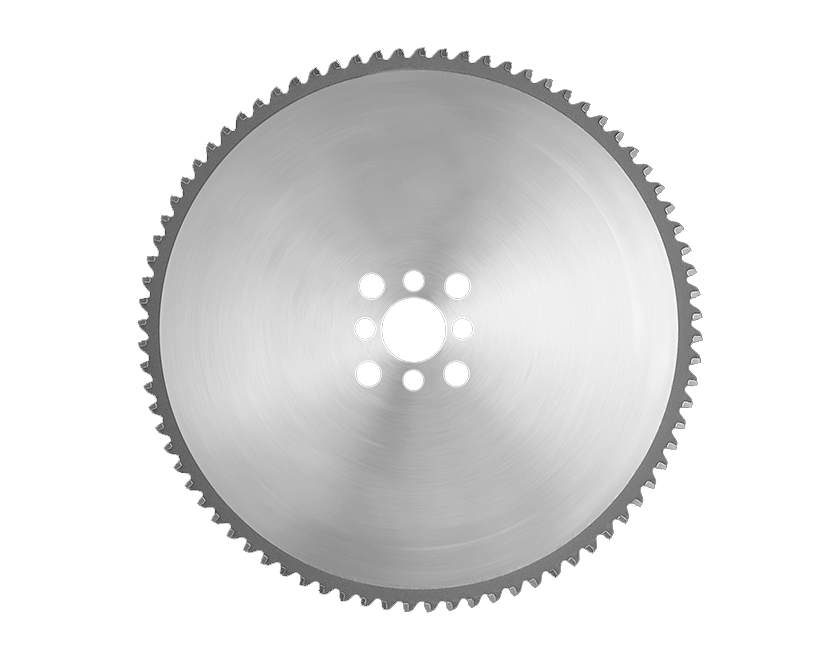

Дисковые пилы VI-MENS AUTOCUT.

Дисковые пилы данного типа предназначены, в основном, для резки цельных заготовок и толстостенных труб.
Зубья этих пил имеют напайные пластины «CERMET» (металлокерамика) и при резании обеспечивают высокую производительность и стойкость.
Данные пилы не подлежат дорогостоящей переточке и после затупления подлежат утилизации.
Пластины обладают высокой твердостью (ок. 2100 HV) и износостойкостью, критическая температура нагрева составляет 1500°С. Данные свойства позволяю значительно увеличить скорость резания.
Высокие показатели стойкости, вдвое большие чем у стандартного зуба, позволяют использовать данные диски для резки всех металлов, включая нержавеющие стали и алюминий.

Геометрия зуба данных пил представляет собой:
- главную переднюю поверхность с отрицательным передним углом, что дает возможность резки труднообрабатываемых материалов с высокой твердостью;
- вспомогательную переднюю поверхность сложной радиусной формы, позволяющее эффективно завивать стружку в спираль, что снижает площадь контакта стружки и поверхности пластины.


- на задней поверхности выполнена канавка – разделяет стружку по ширине, что улучшает условия резания и повышает стойкость дисковой пилы.



Выбор типа и размера дисковой пилы зависит от данных конкретных условий обработки - размеры обрабатываемой заготовки, марка обрабатываемого материала, параметры дископильного станка.
Стандартные типоразмеры дисковых пил VI-MENS указаны в таблице.

Диаметр диска D, мм
Ширина пластины b, мм
Ширина диска-основы b*, мм
Посадочный диаметр d, мм
Кол-во зубьев z, шт
250
2,0
1,70
1,75
32
54
60
72
80
100
285
2,0
1,70
1,75
32
40
60
72
80
100
120
315
2,3
2,5
2,00
2,25
32
40
50
54
60
72
80
100
110
120
360
2,6
2,25
2,30
40
50
40
50
60
72
80
120
370
2,6
2,25
40
70
420
425
2,7
2,25
2,30
40
50
50
60
72
80
100
120
140
460
2,7
2,7
2,25
2,30
40
50
40
50
60
72
80
100
120
150
500
2,7
2,25
50
60
560
3,4
2,80
80
80
580
3,2
2,50
80
60
80
100


Диаметр диска D, мм
Ширина пластины b, мм
Ширина диска-основы b*, мм
Посадочный диаметр d, мм
Кол-во зубьев z, шт
630
3,2
2,70
1,75
80
60
80
100
660
3,8
3,20
80
50
80
100
120
660
5,5
4,00
80
80
800
4,2
3,40
80
54


Для резки заготовок из алюминия используются специальные высокоскоростные дисковые пилы.
Это обусловлено специфическими свойствами обрабатываемости алюминия, что требует использования специальной конструкции дисковой пилы.
Стандартные размеры высокоскоростных дисковых пил для резки алюминия указаны в таблице.

Диаметр диска D, мм
Ширина пластины b, мм
Ширина диска-основы b*, мм
Посадочный диаметр d, мм
Кол-во зубьев z, шт
300
3,0
2,40
30
96
355
2,5
2,00
25,4
100
450
3,2
2,60
40
108
450
3,2
2,60
40
120
520
4,4
3,40
30
35
520
4,4
3,20
30
54
520
4,4
3,20
30
54


Для резки заготовок из меди используются специальные высокоскоростные дисковые пилы.
Это обусловлено специфическими свойствами обрабатываемости меди, что требует использования специальной конструкции дисковой пилы.
Стандартные размеры высокоскоростных дисковых пил для резки меди указаны в таблице.

Диаметр диска D, мм
Ширина пластины b, мм
Ширина диска-основы b*, мм
Посадочный диаметр d, мм
Кол-во зубьев z, шт
800
8,0
6,4
80
96
800
8,0
6,4
80
120

Подбор диаметра дисковой пилы и количества зубьев осуществляется с использованием таблицы.
